配電房智能綜合監測系統
配電房智能綜合監測系統
長期以來，配電房管理工作一直是供電系統運行管理的可靠性的薄弱環節之一，一些配電房開關跳閘和配電房環境過熱影響設備運行、配電房水浸導致設備損壞、配電房設備被盜等，既容易燒毀設備，也容易影響用戶正常的用電情況，而這些故障卻常常被人們忽視。但多年來，由于低壓配電網絡缺乏這方面的檢測手段，一般都在每年或每季的幾個典型日，由工作人員逐個測量配電裝置及巡檢，結果是費時費工，既不能及時反映真實情況，也不能及時解決實際問題。為此，研發、推廣配電網絡的監控裝置是十分必要的。

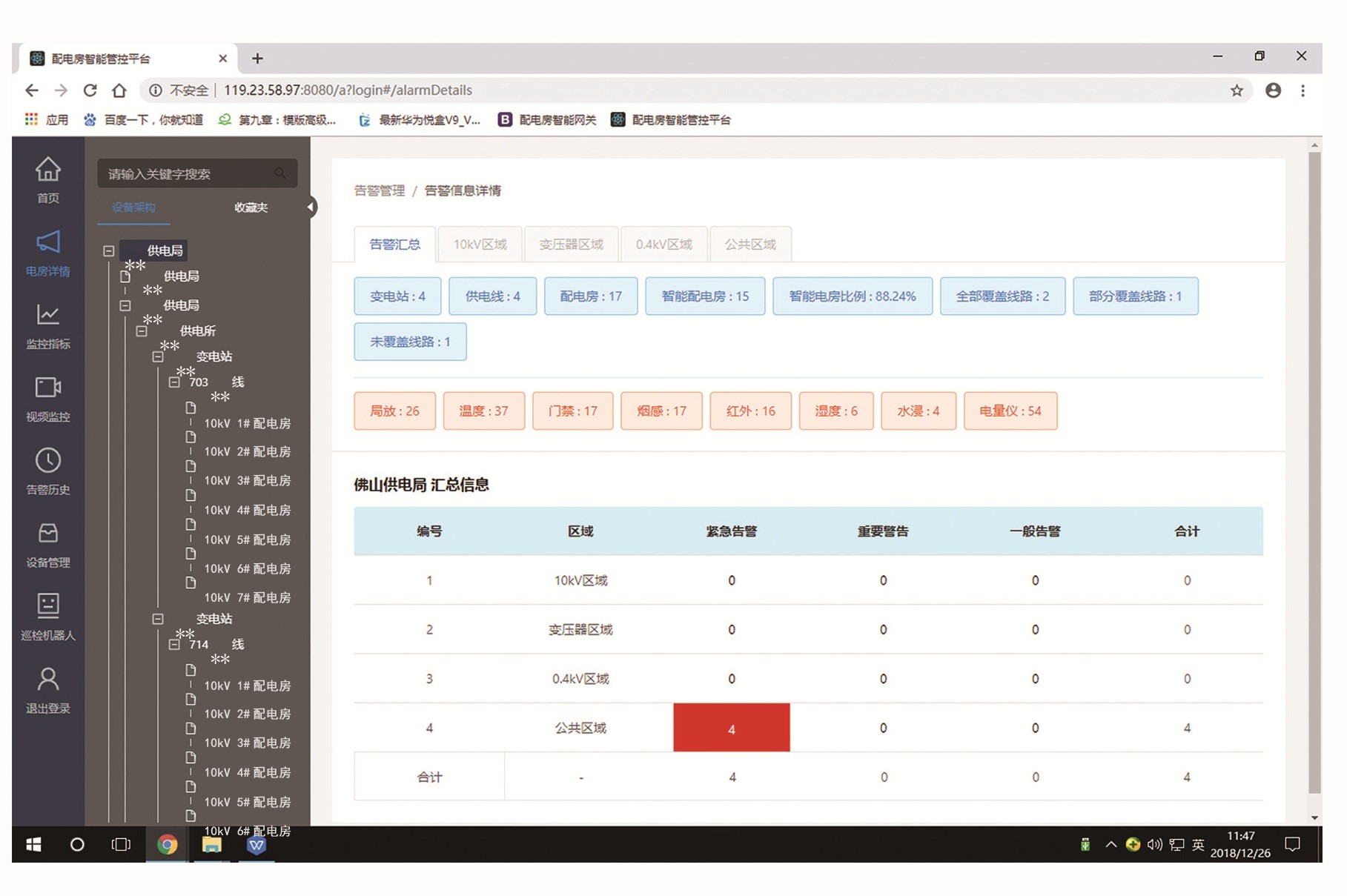

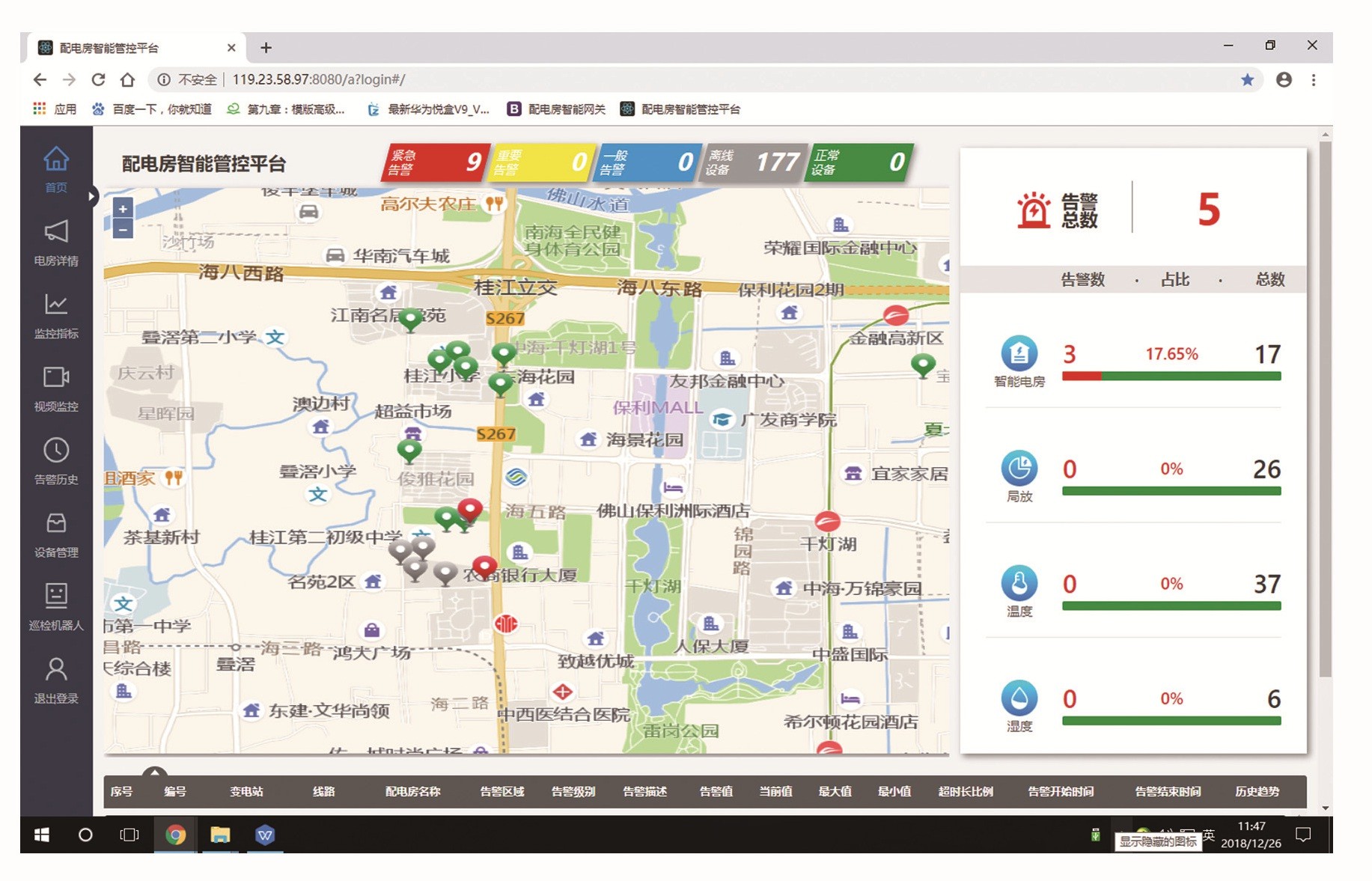

系統云平臺界面
通過WEB客戶端應用管理相關業務流程，點擊地圖選取管轄區域內任一屬下的電房，進入后通過圖形化方式顯示電房的實時監控?cái)?shù)據，提供控制按鈕及操作警示。增設外網網關或通過內網手機卡后，可向相關管理人員的外網移動終端或手機發送報警功能。
系統功能
? 環境監控實現以下子系統功能
1) 溫濕度監控子系統
2) 防水浸監控子系統
3) 氣體監測子系統
4) 大門門禁及人體紅外介入子系統
5) 煙霧、火災檢測子系統

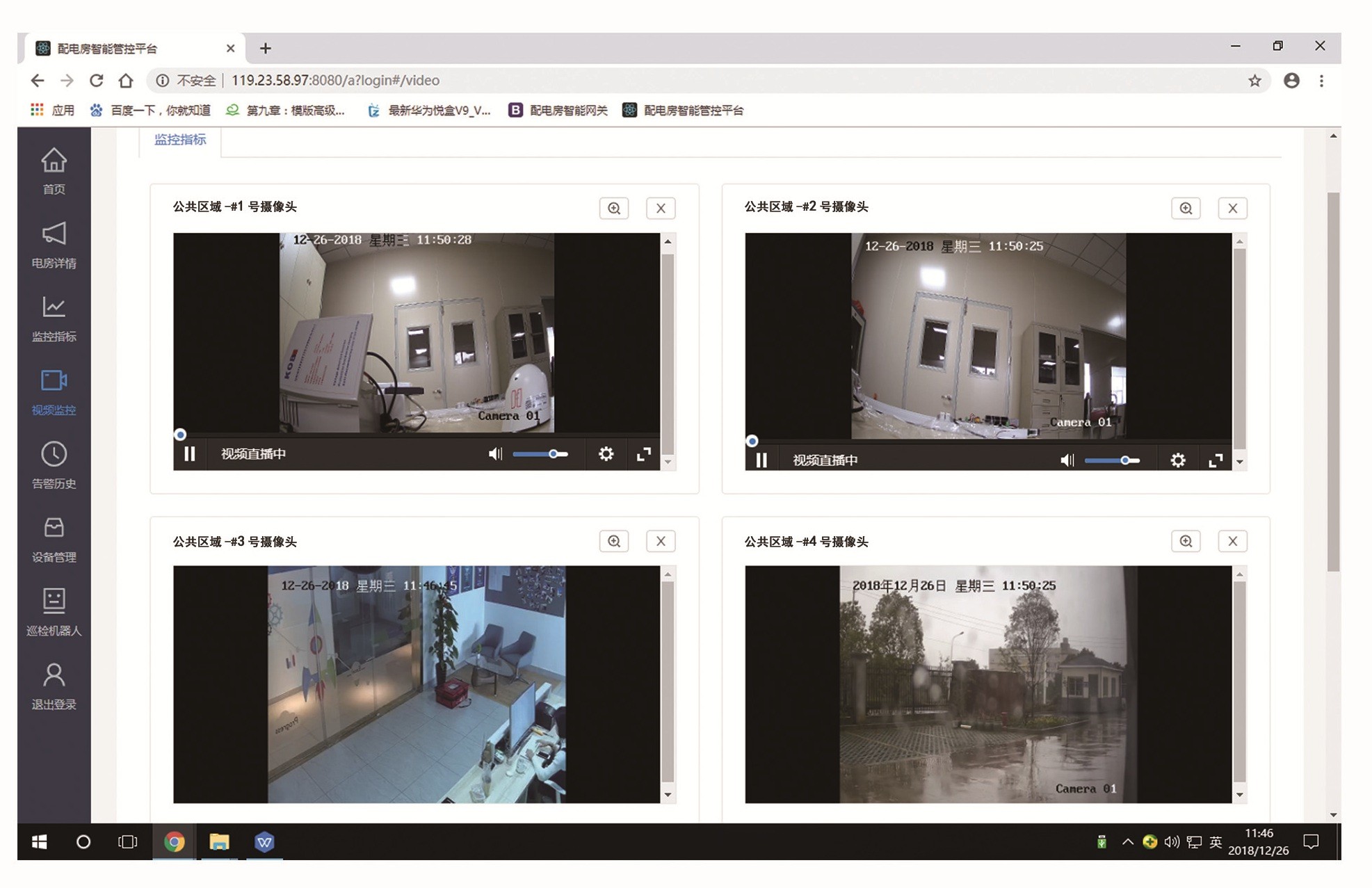

6) 固定高清攝像頭及高清球監控錄像及播放子系統
? 設備狀態監測子系統功能
1) 開關柜和變壓器溫度檢測
2) 局放（全向特高頻）監測子系統功能
3) 局放（脈沖電流）監測子系統功能
? 設備狀態監控AI功能
1) 通過視覺AI算法實現監測開關柜刀閘位置、SF6氣壓指針位置、故障指示器狀態、狀態指示器狀態的功能
環境監控系統
環境監控系統是一個綜合利用計算機網絡技術、數據庫技術、先進通信技術、自動控制技術、新型傳感技術等構成的計算機網絡,其監控對象是配電房內綜合環境(含安防)。監控系統對充分利用人力資源,加強維護支持手段的建設,保障設備穩定運行和變電所安全,提高勞動生產率和設備運行維護水平,實現 “數據集成、業務協同、管理集中、資源共享”的管理要求。
|
|
|
|
|
|
|
|
溫濕度變送器 |
門禁控制 |
視頻監控 |
水位控制 |
新風一體機 |
|
|
|

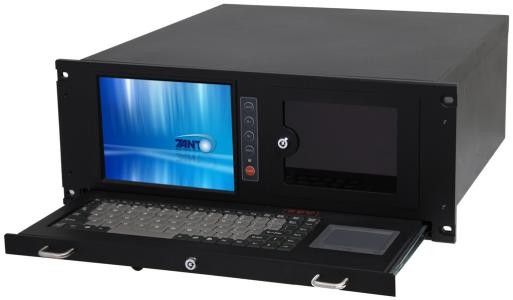

環境監控系統主機 |
|
|||
|
氣體變送器 |
風機控制 |
||||
|
|
|
||||
|
SF6/O2變送器 |
空調控制 |
||||
|
|
|
|
|
|
|
|
照明控制 |
聲光報警 |
消防報警 |
紅外防盜監控 |
除濕控制 |
|

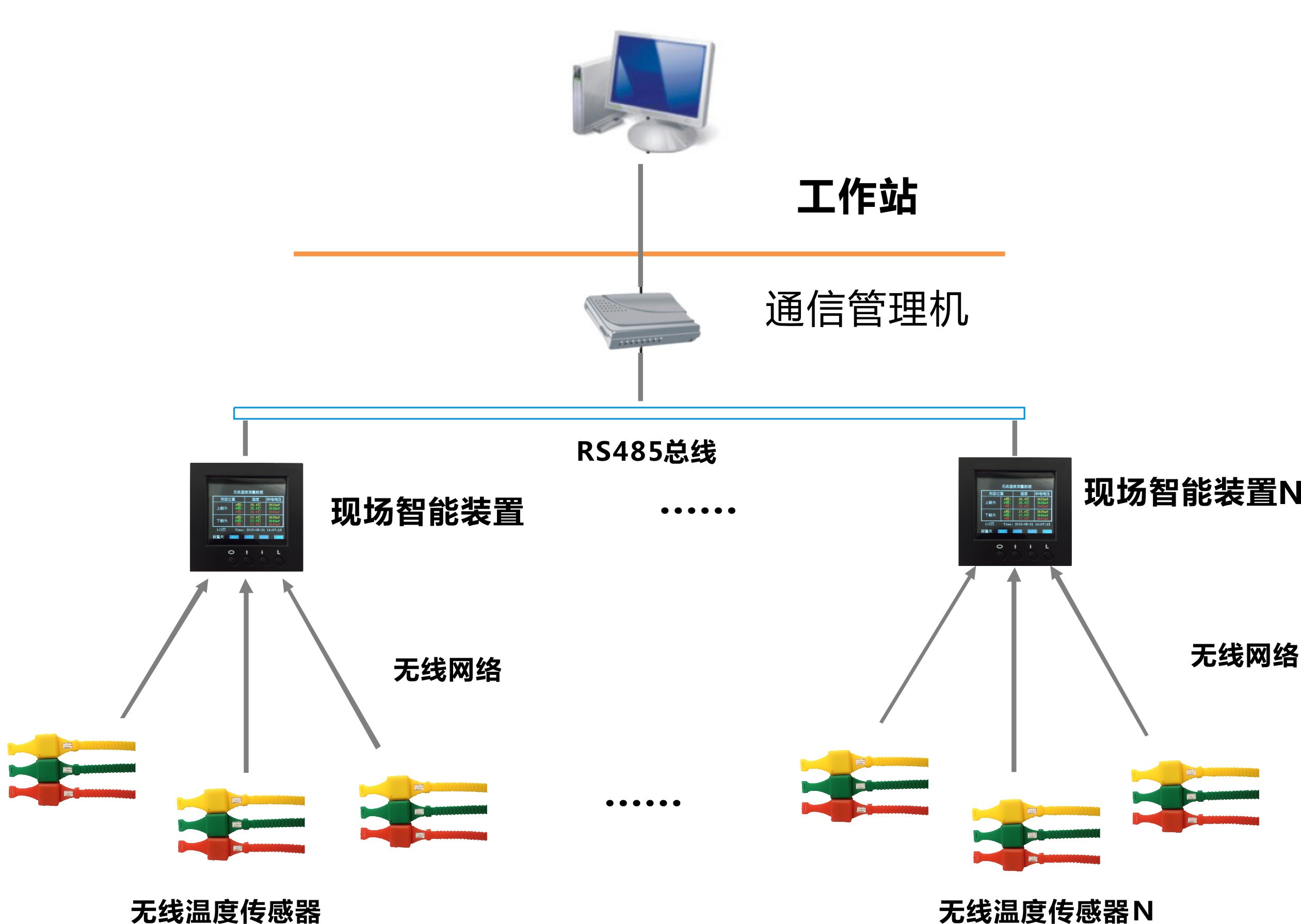

設備監測系統

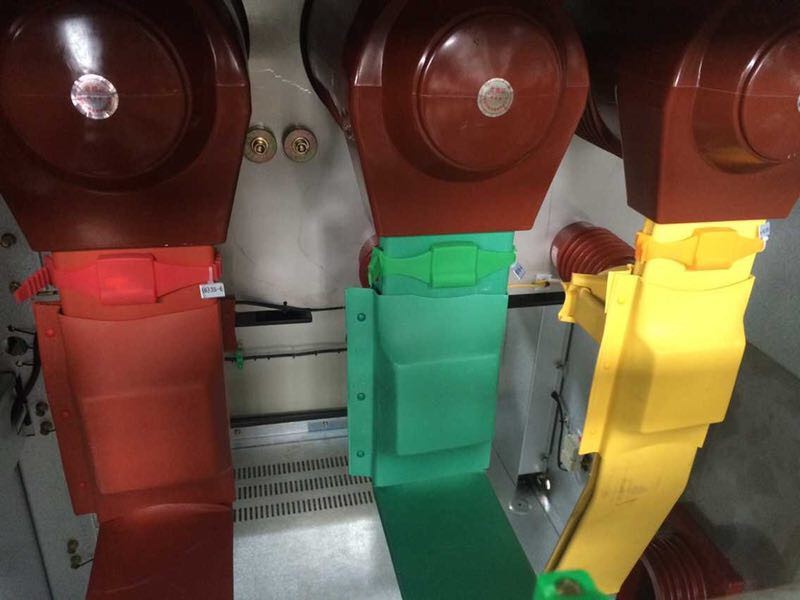

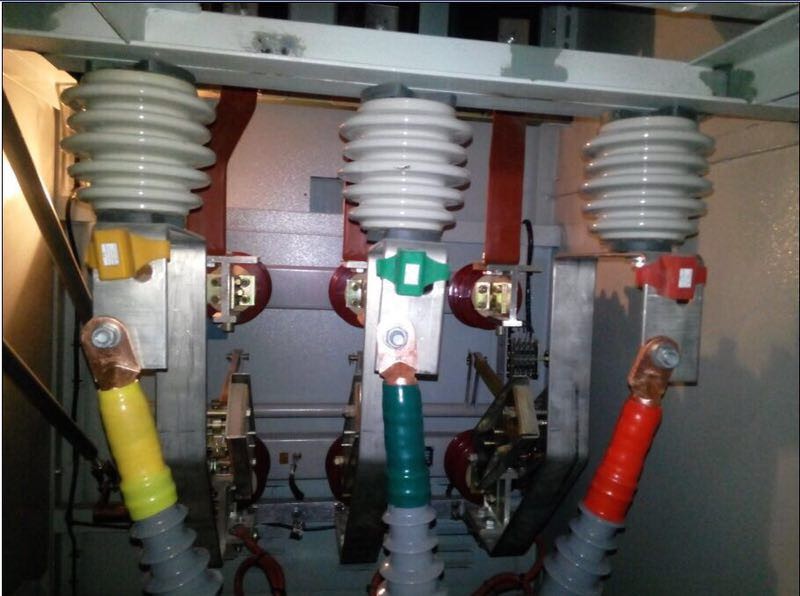

無線式溫度監測系統具有極高的可靠性和安全性，且價格低廉，可直接安裝到每臺高壓開關、母線接頭、戶外刀閘或變壓器上。系統配備標準通訊接口，可聯網運行。通過上位機軟件，可記錄高壓設備實時運行溫度的數據。為高壓設備的維修提供累積數據，實現了高壓設備熱故障預知維修。

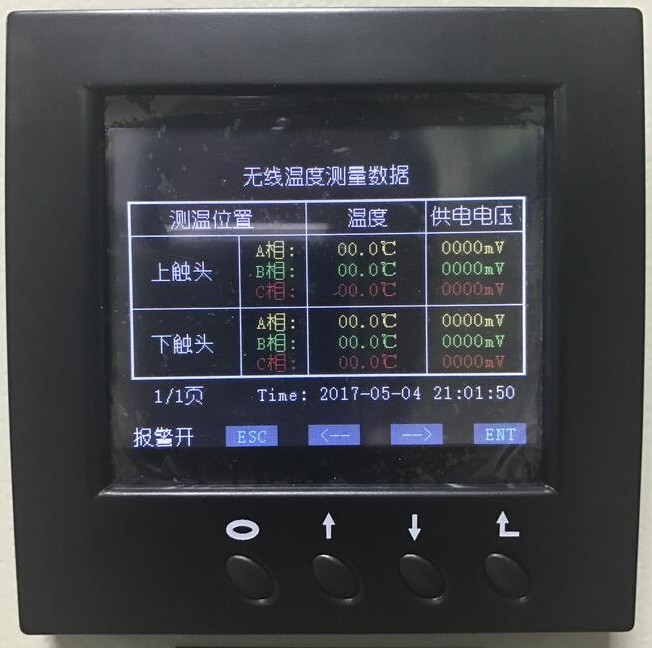

測溫采集器
無線測溫采集器是一款集溫度傳感器工作狀態的監測、現場溫度顯示，報警提示和輸出，事件記錄及數據記錄于一體的現場溫度監測儀，并可修改現場無線溫度傳感器的地址等參數。
|
測溫傳感器

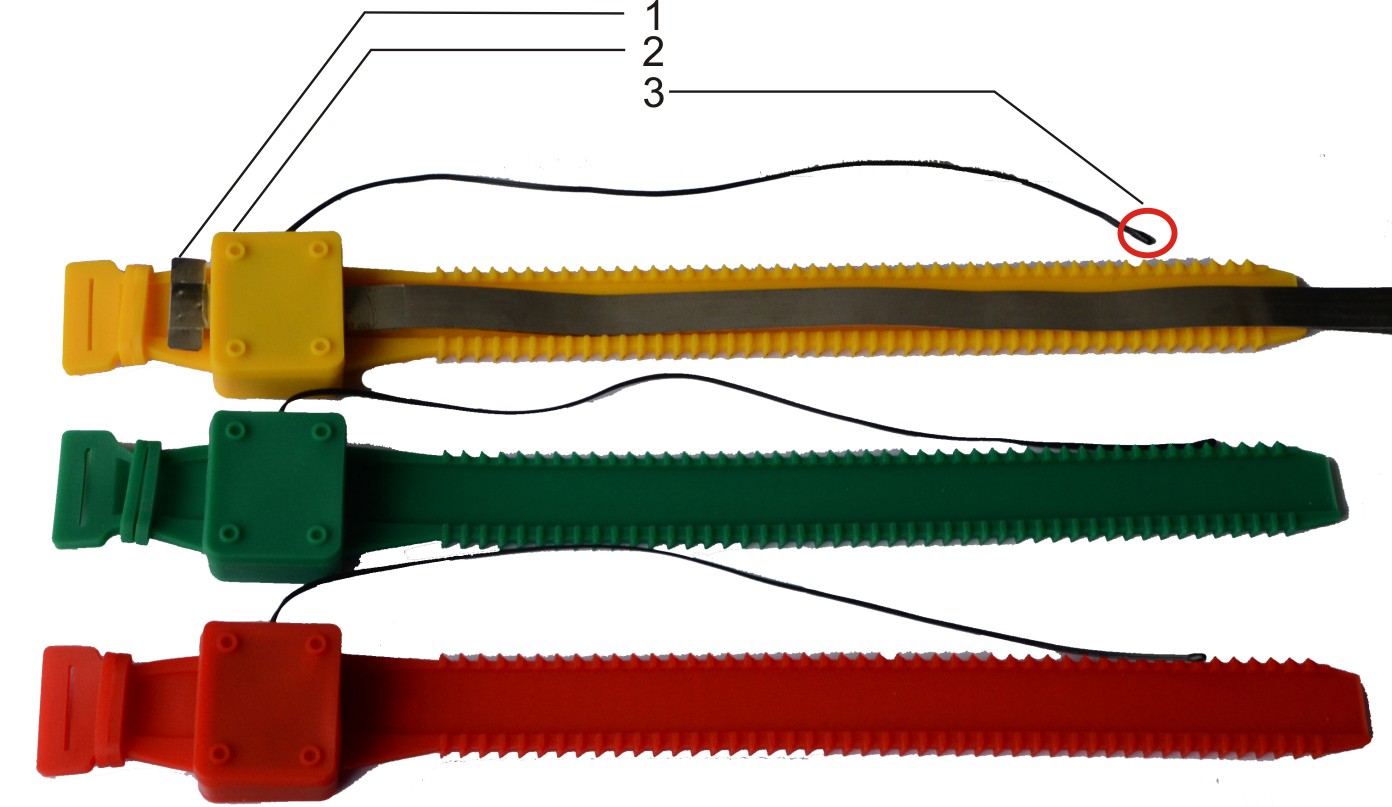

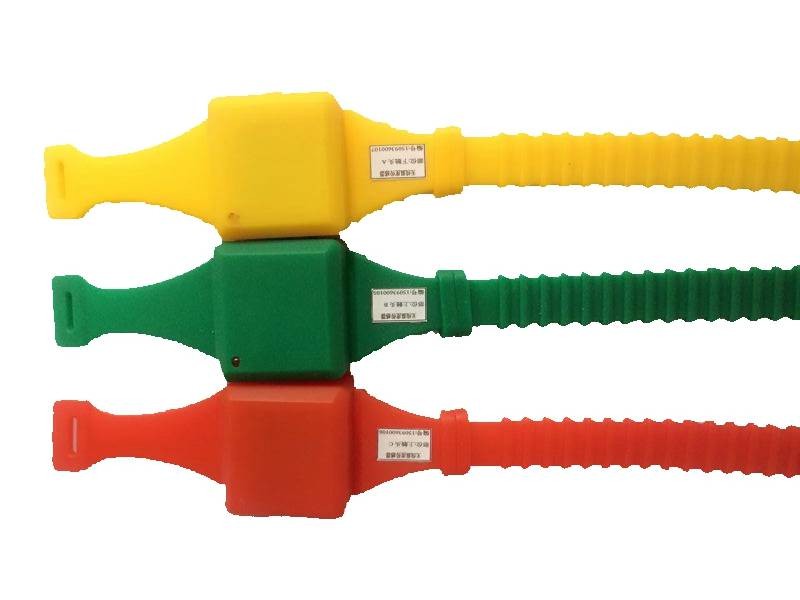

無線溫度傳感器（有源）
技術指標：
? 溫度測量范圍：-25～+200℃
? 測量精度：±1℃（0~75℃）,±2℃（-20~150℃）
? 溫度采樣頻率：默認1分鐘
? 無線頻率：2.4GHz/433MHz
? 無線傳輸距離：≤10米（2.4GHz）/≤200米（433MHz）
? 電池使用壽命：8年
? 安裝方式：捆綁式
? 外形尺寸：主體尺寸：38mm*35mm*24mm，表帶總長：385mm
無線溫度傳感器（無源）
技術指標：
? 溫度測量范圍：-25～+200℃
? 測量精度：±1℃（0~75℃）,±2℃（-20~150℃）
? 溫度采樣頻率：默認10秒
? 無線頻率：2.4GHz/433MHz
? 無線傳輸距離：≤10米（2.4GHz）/≤200米（433MHz）
? 工作電源：感應取電
? 啟動電流：>5A
? 安裝方式：捆綁式
? 外形尺寸：主體尺寸：46mm*35mm*21mm，表帶總長：380mm
變壓器吸附式溫度傳感器（戶外）
技術指標：
? 溫度測量范圍：-25～+200℃
? 測量精度：≤±1℃
? 溫度采樣頻率： 變化≤2℃時，5分鐘發送1次；
變化>2℃時，1分鐘發送1次，
? 無線頻率：433MHz
? 無線傳輸距離：≤200米
? 電池使用壽命：8年
? 安裝方式：吸附式
? 主體尺寸：60mm*45mm*25mm，總長：105mm
? 安裝方式：吸附式

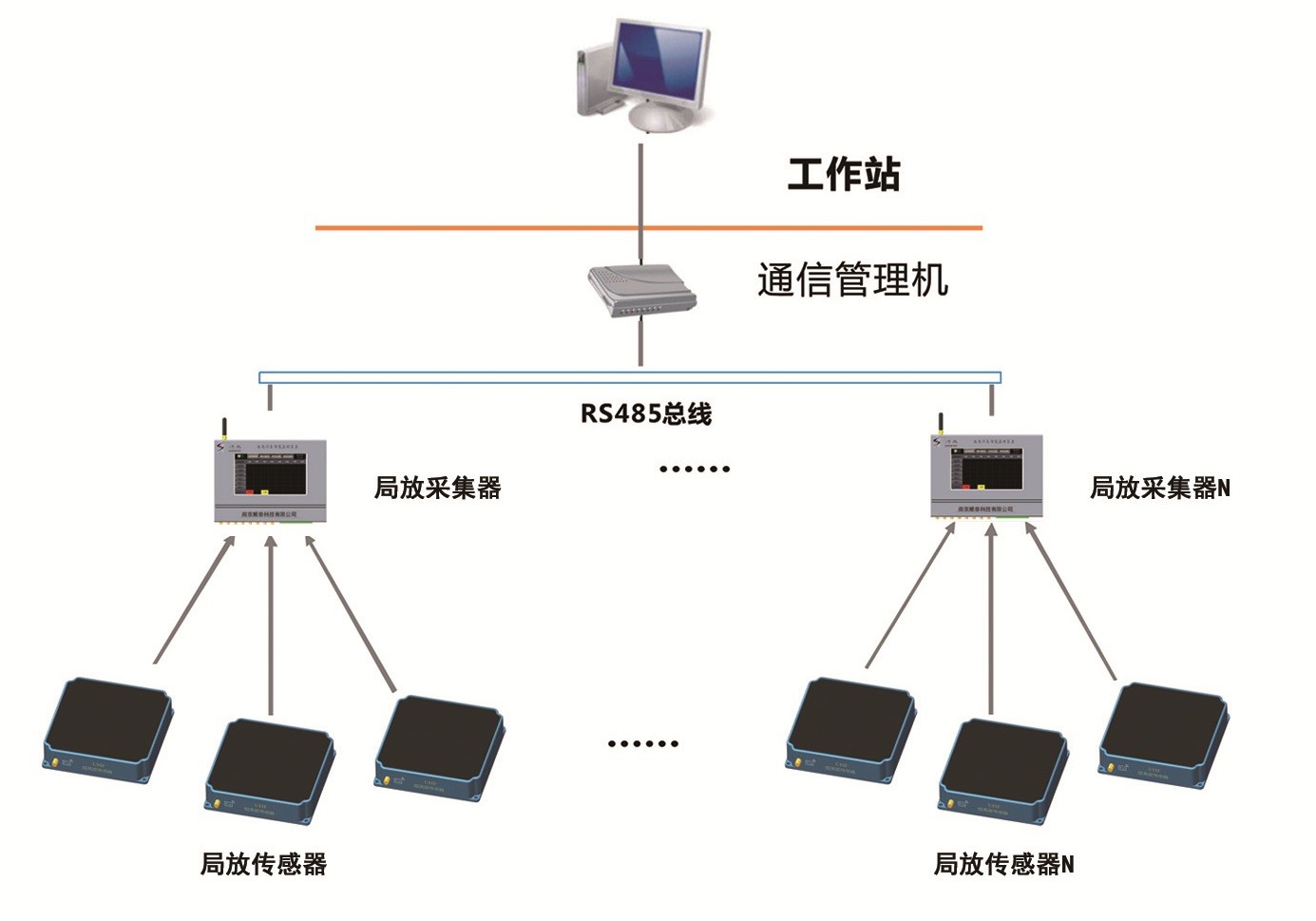

局放系統
局放監測系統主要對66kV及以下配網系統中的開關柜、環網柜進行局放監測，系統集柜體內開關設備局部放電進行監測，溫度的測量、顯示、信號報警等功能于一體，實現用戶對配電設備運行狀態的有效監控。通過靈活的安裝方式，解決被監測設備結構復雜、運行環境惡劣，缺陷類型千變?nèi)f化的現場問題，通過大數據技術解決帶電設備檢測的“定性、定量、定位、定相”要求。經濟有效地解決狀狀態監測與缺陷診斷問題，對于配電設備的安全可靠運行以及電力企業的搶修決策起極為重要的作用。

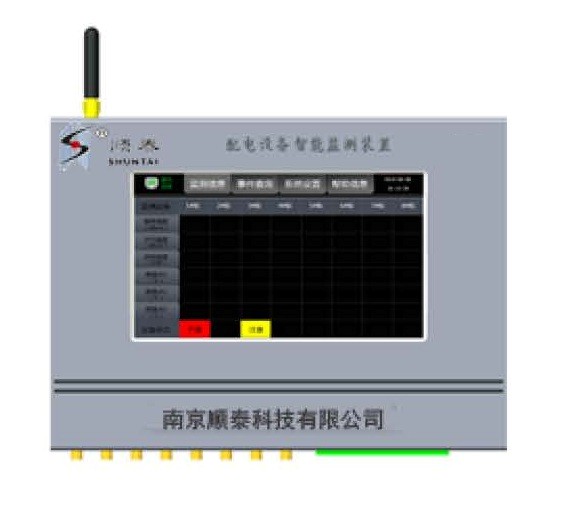

局放采集器
功能特點
? 絕緣狀態監測和溫度監測功能
? 基于特高頻法的局部放電檢測技術
? 接觸式測溫，溫度監測數據更準確、更可靠
? 基于無線傳輸技術的溫度傳感器設計，安裝方便
? 自適應抗干擾技術，可有效甄別干擾信號
? 連續實時的監測曲線，能夠準確把握設備狀態走勢
? 歷史故障查詢功能，可以對故障歷史記錄進行快速按月查詢和依次全部查詢
技術指標：
? 功能配置：絕緣監測、溫度監測
? 電源電壓：220V，85 V ~265V，AC
220V，120V~380V，DC
? 電源功率：10W
? 外形尺寸：244×178×55（mm）
? 就地顯示：7.0英寸彩色 LCD，24K色，800×480點陣，觸摸屏
? 告警輸出：220VAC/3A（額定負載），30VDC/3A（額定負載）
? 接點類型：一組轉換接點
局傳感器

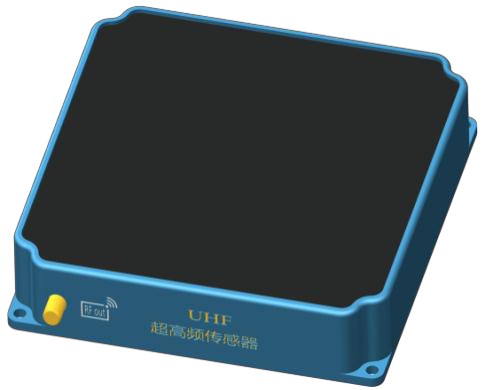

特高頻局部放電傳感器
技術指標：
? 工作頻段：500MHz~3GHz
? 匹配阻抗：50 Ω
? 測量范圍：0 dBmV~70dBmV
? 測量精度：-60dBm（=0.001μW）
? 天線尺寸：126×126×25（mm）

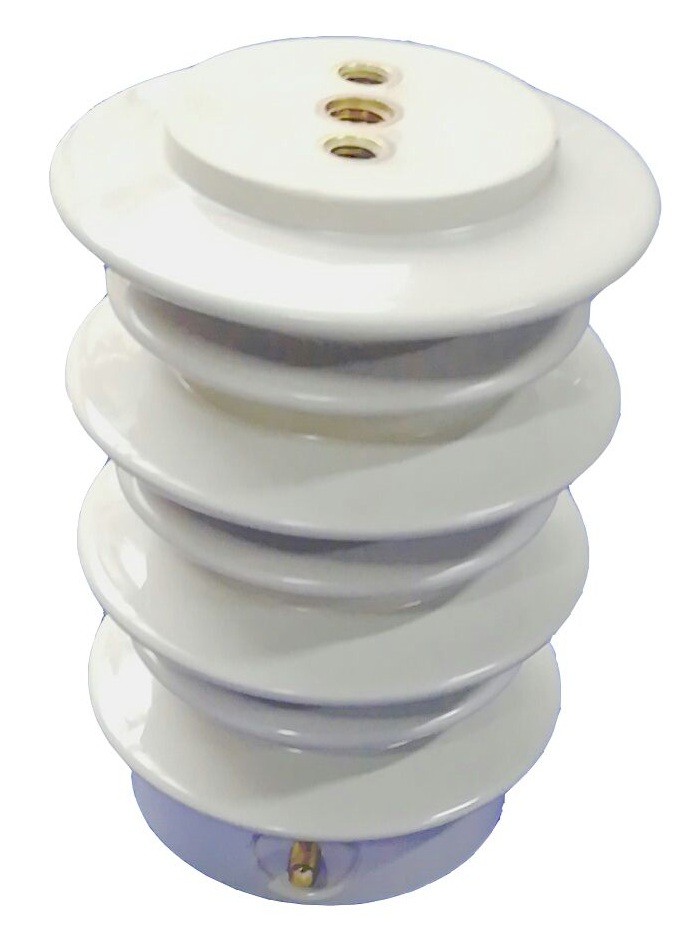

脈沖電流局放傳感器
技術指標：
? 測量范圍: 100-5000pC
? 蟆帶范圍: 100kHz-5MHz
? 監測變量：放電強度、放電額度、平均強度
? 放電額度：不大于9000(1S)
? 告警輸出: 220VAC/3A(額定負載); 30VDC/3A(額定負載)
? 接點類型:一組轉換接點
典型配置清單
|
序號 |
產品名稱 |
簡配型 |
基本型 |
高配型 |
全配型 |
|
1 |
門禁控制 |
√ |
√ |
√ |
√ |
|
2 |
溫濕度傳感器 |
√ |
√ |
√ |
√ |
|
3 |
SF6氣體傳感器 |
√ |
√ |
√ |
√ |
|
4 |
氧氣傳感器 |
√ |
√ |
√ |
√ |
|
5 |
紅外防盜監控 |
√ |
√ |
√ |
√ |
|
6 |
消防報警 |
√ |
√ |
√ |
√ |
|
7 |
聲光報警 |
√ |
√ |
√ |
√ |
|
8 |
照明/開關控制 |
√ |
√ |
√ |
√ |
|
9 |
水位控制 |
√ |
√ |
√ |
√ |
|
10 |
水泵 |
√ |
√ |
√ |
√ |
|
11 |
新風一體機：空調控制 除濕控制 風機控制 |
√ |
√ |
√ |
√ |
|
12 |
視頻監控 |
|
√ |
√ |
√ |
|
13 |
臭氧傳感器 |
|
√ |
√ |
√ |
|
14 |
一氧化碳傳感器 |
|
√ |
√ |
√ |
|
15 |
甲烷傳感器 |
|
√ |
√ |
√ |
|
16 |
噪聲傳感器 |
|
√ |
√ |
√ |
|
17 |
LED顯示 |
|
√ |
√ |
√ |
|
18 |
開關柜和變壓器溫度監測 |
|
|
√ |
√ |
|
19 |
局放系統 |
|
|
|
√ |
說明：本系統可以兼容智能巡檢機器人的接入。
